TBI滚珠丝杆导程精度设计

作者:   发布时间:2019/1/7 10:44:18   浏览次数:1448

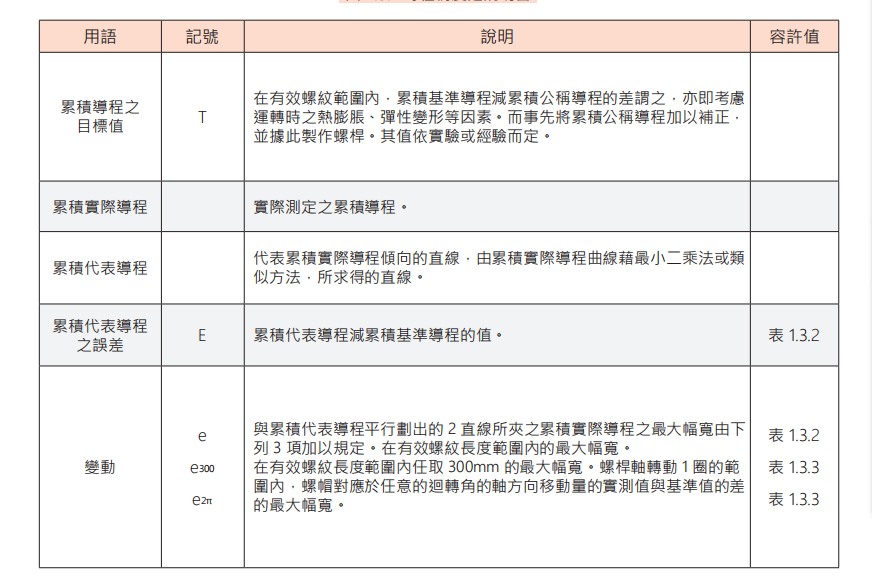

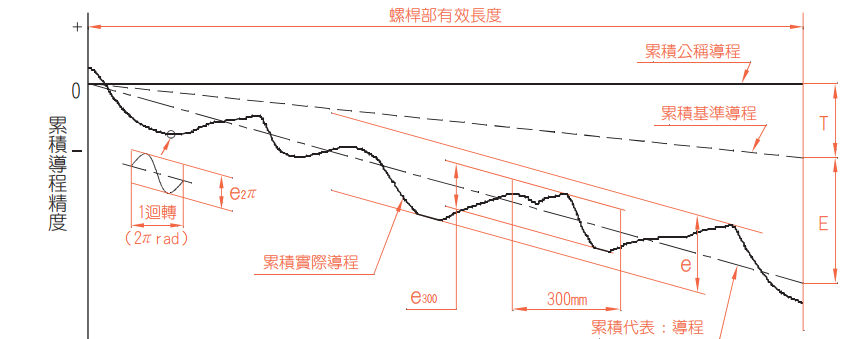

TBI精密滚珠丝杆有（C0-C5）的导程精度，以JIS规格为基准，并有四个特性项目（E，e，e2π）加以规定。各特性的定义与容许值，如图所示：

一般用滚珠丝杆C7,C10的累积导程误差，则僅以在丝杆部的有效长度内任取300mm的误差容许值和表1.3.3的e300加以规定，各为0.05mm和0.21mm。

累积代表导程误差（+E）与变动（e）的容许值（JIS B 1192）                            单位：μm

对螺纹部长度300mm的变动（e300）与摇摆（e2π）的容许值（JIS B 1192）                              单位：μm
