异物环境用精密滚珠丝杆

特点

高防尘

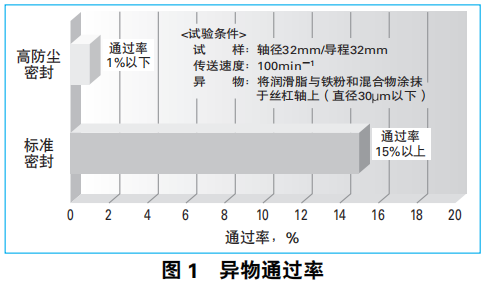

丝杠轴的特殊沟形状和高防尘密封的使用，提 高了防尘性能。异物通过率降低到原来的塑料标准 密封的 1/15。

寿命长

防尘性能好，从而提高了严重异物环境下（铸 物粉）滚珠丝杠的使用寿命。与安装标准密封的产 品相比，寿命可延长四倍以上。（根据我公司异物 环境试验）

高速

通过采用追求滚珠循环平滑程度的内部循环方 式，实现极限转速：d·n 值 15 万。通过选择大导程 型号，可实现 150m/min 的高速输送。

静音

与原来的的管循环式滚珠丝杠比较，噪音水平降 低了 6dB。无噪音、音质好。

节省空间

螺母外径最大缩小 25%（本公司内比较）。

规格

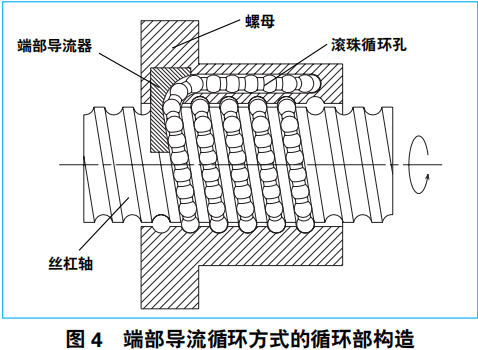

(1) 循环方式 采用端部导流循环方式，具有高速、静音和螺母 外径小型化的特点。循环部分的构造如图 4 所示。

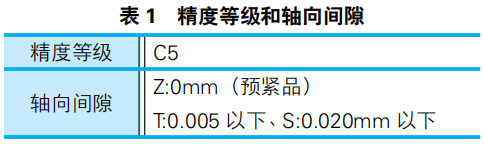

(2) 精度等级、轴向间隙 标准精度等级、轴向间隙如表 1 所示。如需要 其他精度产品请咨询 NSK。

(3) 极限 d·n 值、最高转速的目标值 极限 d·n 值、最高转速的目标值分别如下。 如超过如下极限值请与该公司或与NSK 协商。 极限 d·n 值：≦ 150 000 最高转速：3 000min-1 ※ 请斟酌危险速度。详细内容请参照“技术解 说：极限转速”（请参考A47 页）

高防尘密封

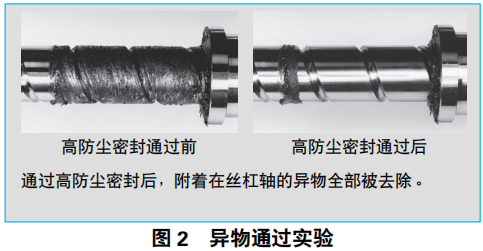

安装有“高防尘密封”，这种密封前端具有特 殊密封唇形状，可无间隙均匀接触丝杠轴周围部 分，从而防止异物侵入螺母内部。

润滑单元

安装有润滑单元“NSK K1”，在高防尘密封的 密封唇部涂抹适量油脂，通过油膜的形成降低密封 唇部的损耗，提高使用寿命。

---

VSS 型	BSS 型	HMS 型
HMD 型	ZFD 型
