标准微小型直线导轨 MR系列

高负荷、高扭矩功能

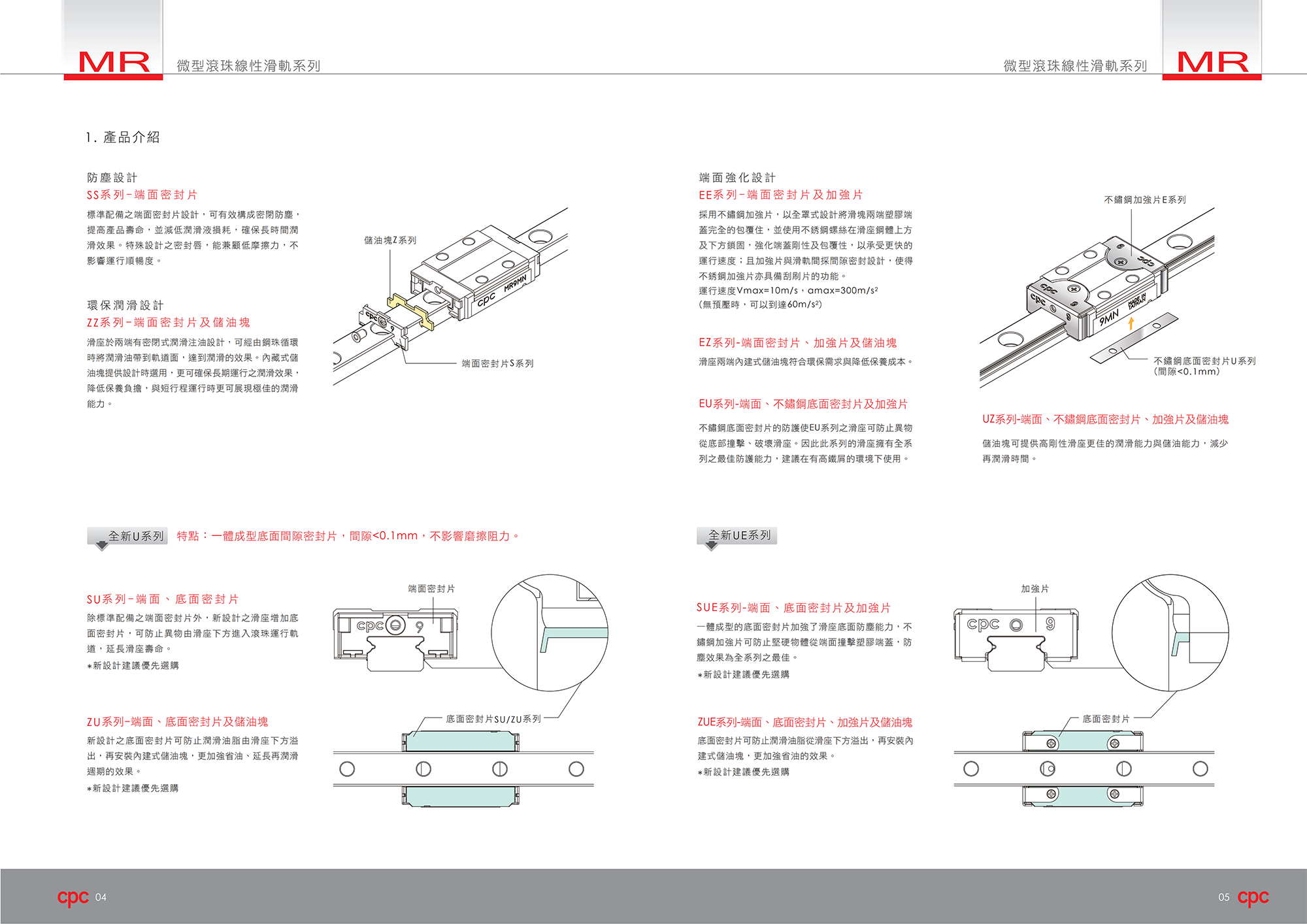

加强片设计
迴流道特殊设计
端面防尘设计
嵌入式及倒扣设计
润滑与储油块设计

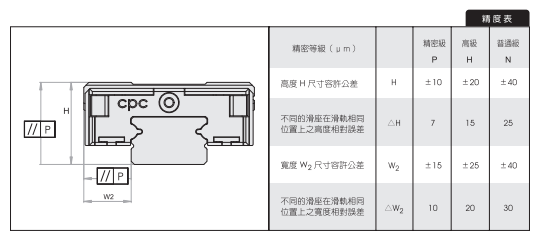

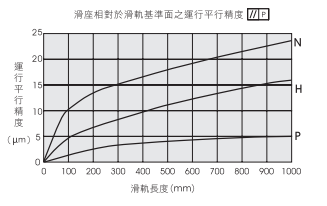

精度等级 MR 微型滚珠线性滑轨系列，提供 N、H、P 三种精度等级，供设计选用

材质 MR 微型滚珠线性滑轨系列，所有钢材组件无论是滑轨、滑座钢体或钢珠皆使用经淬透热处理之不锈钢材质

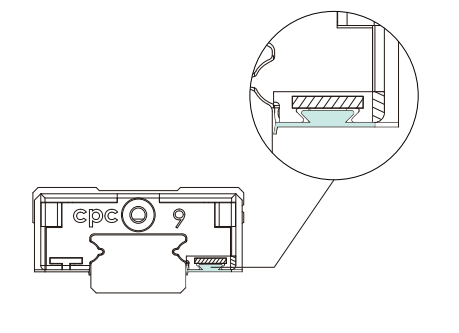

塑料件倒钩设计强化结构

可承受更高的运行速度设计；当滑块运行时，器塑料端盖不断承受钢珠循环回流转向时所产生的冲击力，且运行速度越快冲击力越大；在考量自动化设计高速运行场合需求越来越多，因此CPC于微型系列产品设计了塑料件倒钩设计来强化结合结构。

适用于：高速皮带驱动机构、高速移动载设计使用、站与站之间自动化连接使用。

高负荷、高扭矩功能

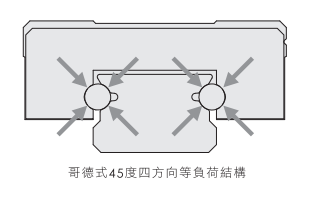

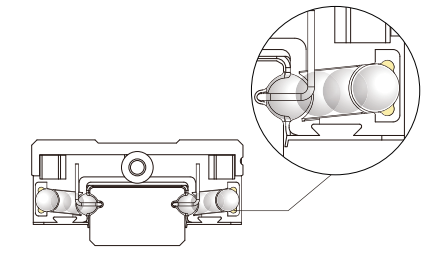

MR微型滚珠直线导轨系列采用二列式滚珠循环设计，滚珠轨道设计采用歌德式结构，其接触角为45°，以达到四方向等符合的效果；并在有限空间限制下，采用叫大尺寸钢珠以及更大代购轮廓接触面积设计，以提高负荷能力，充分展现高负荷、高扭矩功能。

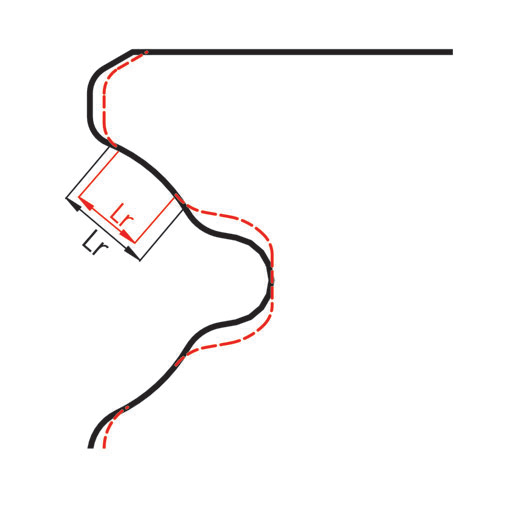

在相同轨道尺寸下，CPC滑轨（实线部分）比它厂滑轨（虚线部分）的钢珠，有更大的轨道轮廓接触面积。

回流道特殊设计

钢珠货流孔及回流道由全密式塑料框架及塑料端盖构成，结构简单，可大幅减少钢珠与金属接触的面积及碰撞机会，有效达到低噪音运行效果。回流道内藏特殊设计的储油槽，可延长润滑周期。

速度

MR-SS/ZZ,SU/ZU 微型滚珠线性滑轨系列最大速度可以达到 Vmax=3 m/s

最高加速度
ɑmax=250 m/s²（若无预压时，可达40m/s²）

MR-EE/EZ、EU/UZ、SUE/ZUE 微型滚珠直线导轨系列最大速度可以达到 Vmax＞5m/s

最高加速度

ɑmax=300 m/s²（若无预压时，可达60m/s²）
