圆锥滚子轴承

产品类别：FAG 轴承　产品品牌：FAG（德国）

圆锥滚子轴承

特点

圆锥滚子轴承由具有锥形滚道的实体内、外圈和采用窗式保持架的圆锥滚子组件组成。

轴承形式有：

■ 标准设计

■ 配对的开式变型设计

■ 单侧密封的整体式设计， JK0S。

开式轴承是可分离轴承。因此，带有滚子与保持架组件的内圈和外圈能够分开安装。

提供公制和英制轴承。型号中带有字母 K 的轴承为英制轴承。

X-life

在新设计中，请优先选用公制的圆锥滚子轴承。

T7FC 系列圆锥滚子轴承属于 X-life 设计。这些轴承表面质量得到进一步改善，通过更好的材料、热处理和优化的接触几何实现了更高的性能。这样改善了摩擦特性，并提高了基本额定动载荷。

在相同的工作条件下，轴承的基本额定寿命显著提高。这意味着在一些应用中可以采用更加紧凑的轴承布置形式。

X-life 轴承请见尺寸表。

径向和轴向承载能力

圆锥滚子轴承能够承受单方向的轴向载荷和高的径向载荷。

通常两个圆锥滚子轴承采用对称布置配对使用。

轴承为 O 型或 X 型布置。

接触角

轴向承载能力取决于接触角，即接触角越大，轴承所能承受的轴向载荷越大。

尺寸表中的系数 e 表示轴承接触角和承载能力的大小。

313、 323..-B、 T5ED 和 T7FC 系列轴承具有较大的接触角，因而具有很高的轴向承载能力。

角度不对中补偿

圆锥滚子和内、外圈滚道间改进的接触线优化了接触点处的应力分布，防止产生边缘应力并允许轴承不对中补偿。

载荷比 P/Cr 0.2 时，轴承内、外圈相对倾斜角度不能超过 4。

配对轴承

带后缀 N11CA 的圆锥滚子轴承是 X 型配对轴承，能够承受大的双向轴向载荷和力矩载荷。

配对轴承的内部轴向游隙由两外圈之间的隔圈设定，并在后缀中表示出来，请见资料第 529 页，轴向游隙。

根据客户需求我们也提供 O 型布置的配对轴承 (N11CB)。

订购轴承时，必须要说明轴承的数量，而非轴承对的数量。

整体式圆锥滚子轴承

圆锥滚子轴承 JK0S 为单侧密封的即装即用单元，主要用于 O 型

布置配对安装。它们是不可分离轴承，且不需要再注脂。

无需设定内部轴向游隙

无需设定轴承对的内部轴向游隙。是因为当用轴螺母或轴端盖夹紧内圈时，内外圈之间存在非常小的突出量 ( 尺寸 u)。

为了获得正确的安装后轴向游隙，内圈和外圈需要采用紧配合。

整体式圆锥滚子轴承以 O 型布置配对使用时，外圈会形成一个适宜的环形槽以供卡环 BR 定位。卡环必须单独订购。

密封

标准设计和配对的圆锥滚子轴承是非密封的。

整体式圆锥滚子轴承 JK0S 在一侧有唇式密封。

润滑

标准设计和配对的圆锥滚子轴承可以采用油或脂润滑。

整体式圆锥滚子轴承 JK0S 填充有高品质润滑脂。

工作温度

开式圆锥滚子轴承适用的工作温度范围为 –30 °C 到 +120 °C。

如果连续工作温度超过 +120 °C，请联系我们。

受润滑脂和密封圈材料限制，带唇式密封轴承的适用工作温度范围为 –30 °C 到 +110 °C。

保持架

开式圆锥滚子轴承采用冲压钢板保持架。

整体式轴承 JK0S 保持架的材料为玻璃纤维増强聚酰胺 66。

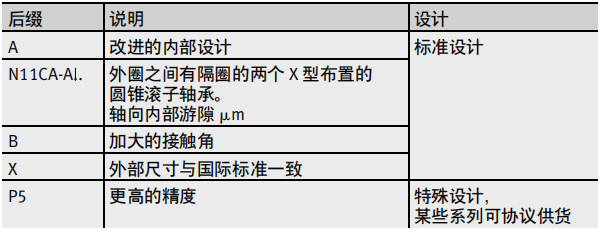

后缀

现有设计的后缀，请见下表
