交叉滚子轴承
交叉滚子轴承
特点
交叉滚子轴承 SX 是用于高精密场合的产品，它的尺寸符合 ISO标准，尺寸系列 18 符合标准 DIN 616。它由外圈、内圈、滚动体和塑料隔片组成。外圈是剖分式的，并由三个紧固环固定。
交叉滚子轴承的刚性很大、运转精度很高，有带普通游隙、小游隙或预载的类型。带预载轴承的后缀为 VSP。
采用夹紧垫圈可以很容易地将轴承的外圈安装在相邻结构上。
带有特殊涂层Corrotect®的轴承，具有耐腐蚀功能。
径向、轴向和力矩载荷
圆柱滚子是 X 型布置的，一个这样的轴承就可以承受两个方向的轴向力、径向力、倾覆力矩和其它联合载荷。因此两个轴承布置的设计方案能够用单个 SX 轴承布置方式来代替，如图 1 和图 2。
Fa = 轴承轴向动载荷
Fr = 轴承径向动载荷
Mk = 轴承动载倾覆力矩

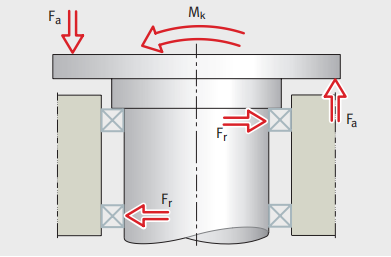

图 1 两个轴承的布置
① 交叉滚子轴承 SX

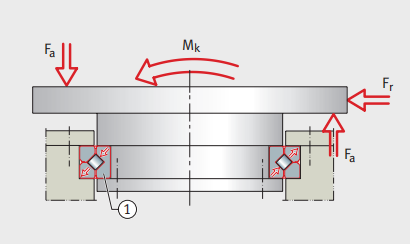

图 2
单个交叉滚子轴承 SX 的布置
圆周速度

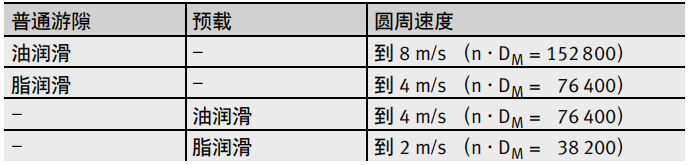

圆周速度取决于轴承种类 （带普通游隙或预载）和润滑方式( 脂或油 )，请见下表。
密封
轴承不带密封。密封布置可以设计在相邻结构的任何位置。
润滑
SX 轴承不含油基防锈油，而是脂润滑；它们可以用润滑油润滑，请见 KSX 样本。
选择脂润滑，可以采用符合 DIN 51825–KP2N–20 的高质量锂基脂，如 Arcanol 的 LOAD150 或 LOAD220。
对于油润滑，可以采用 CLP （符合 DIN 51517）或HLP （符合 DIN 51524）的润滑油，粘度等级在 ISO-VG 10 到100 之间。
工作温度
交叉滚子轴承合适的工作温度范围为 –30 °C 到 +80 °C。
后缀

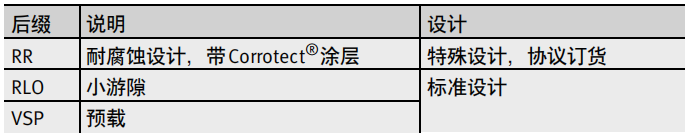

现有设计的后缀：请见下表。
