INA滚针轴承
滚针和保持架组件
特性
滚针和保持架组件是由保持架和滚针组成的单列或双列轴承单元。单列设计符合 DIN 5 405-1。
横截面高度非常小
因为其径向截面与滚针的直径相同，滚针和保持架组件可以应用于非常小的轴与轴承座内部空间。此类轴承承载能力高，适于高速而且特别易于安装。
如果滚道具有高的加工精度，轴承可以获得相应高的运转精度。
内部径向游隙受滚针组别及轴和轴承座公差的影响。
滚针和保持架组件要求作为滚道的轴和轴承座表面需要淬硬和磨削加工。
双列
只供应有特殊包络圆直径 FW 的双列滚针和保持架组件。用后缀 ZW 表示。
滚针
根据下表中标准滚针分组提供滚针和保持架组件。
每个滚针和保持架组件只包含同一组别的滚针。包装上印有组别并印有代表组别的颜色代码，请见下表。
每组提供上、下偏差 ( 单位 m )，最大尺寸公差 2 m，请见下表。对每种情况，两个相邻的滚针组别匹配使用。

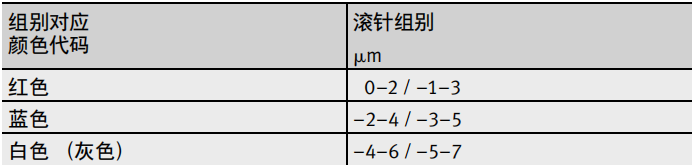

标准滚针分组
工作温度
滚针和尼龙保持架组件的工作温度为 –20 °C 到 +120 °C。
保持架
滚针和保持架组件的保持架有尼龙保持架和冲压钢板保持架。
尼龙保持架的后缀为 TV 且只有特殊尺寸。
其它产品
滚针和保持架组件也可用于连杆：
■ KZK 系列用于曲柄销轴承布置
■ KBK 系列用于活塞销轴承布置。
有关这些滚针和保持架组件的详细说明在样本 TPI 94，曲柄销和活塞销用滚针和保持架组件。
